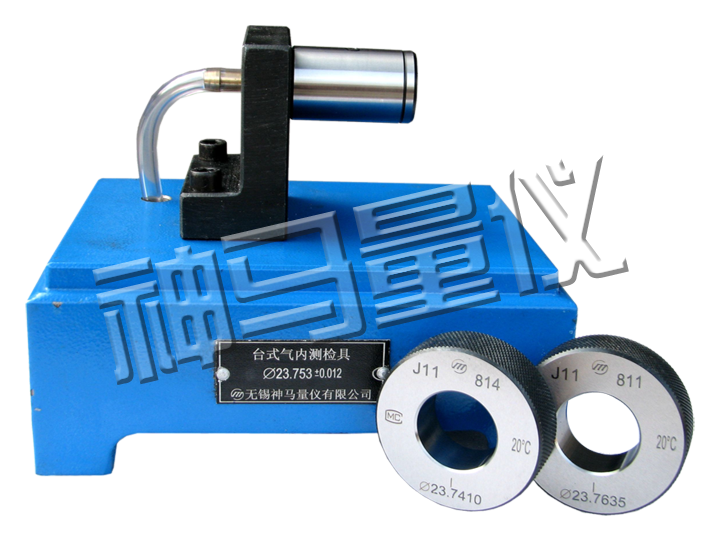

氣動量儀測量原理是比較測量法。其測量方法是將長度信號轉化為氣流信號，通過有刻度的玻璃管內的浮標示值，稱為浮標式氣動測量儀;或通過氣電轉換器將氣信號轉換為電信號由發光管組成的光柱示值，稱為電子柱式氣動測量儀。氣動量儀是一種可多臺拼裝的量儀，它與不同的氣動測頭搭配，可以實現多種參數的測量。氣動量儀由于其本身具備很多優點，所以在機械制造行業有了的應用。其優點如下：
1、測量項目多，如長度、形狀和位置誤差等，對某些用機械量具和量儀難以解決的測量，例如：測深孔內徑、小孔內徑、窄槽寬度等，用氣動測量比較容易實現。
2、量儀的放大倍數較高，人為誤差較小，不會影響測量精度；工作時無機械摩擦，所以沒有回程誤差。
3、操作方法簡單，讀數容易，能夠進行連續測量，很容易看出各尺寸是否合格。
4、實現測量頭與被測表面不直接接觸，減少測量力對測量結果的影響，同時避免劃傷被測件表面，對薄壁零件和軟金屬零件的測量很適用。
5、由于非接觸測量，測量頭可以減少磨損，延長使用期限。氣動量儀主體和測量頭之間采用軟管連接，可實現遠距離測量。
6、結構簡單，工作可靠，調整、使用和維修方便。
|
